Outil d'optimisation des impressions et de qualification des fluides : visualisez, mesurez et analysez le comportement des gouttes en vol
Visudrop

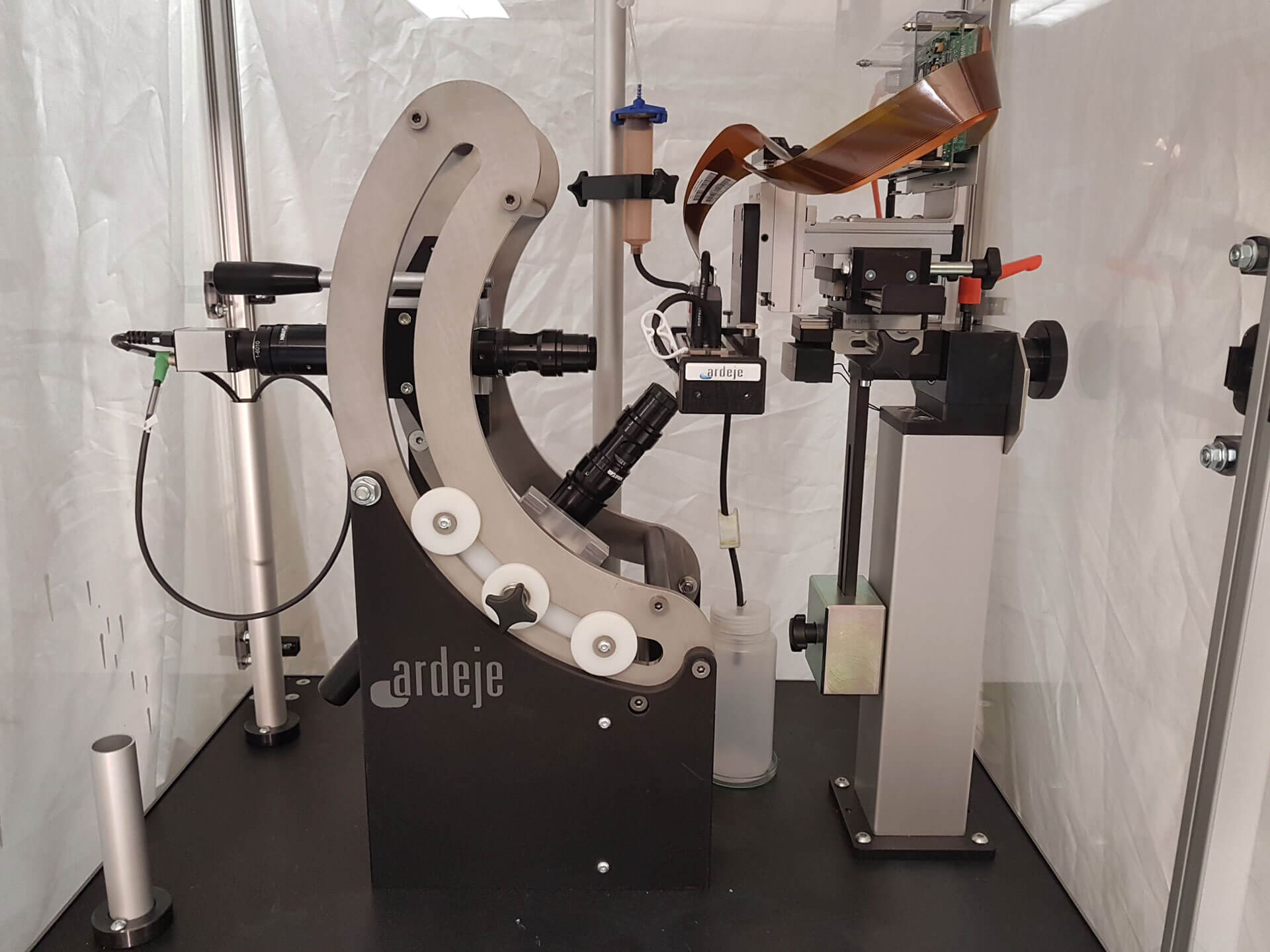

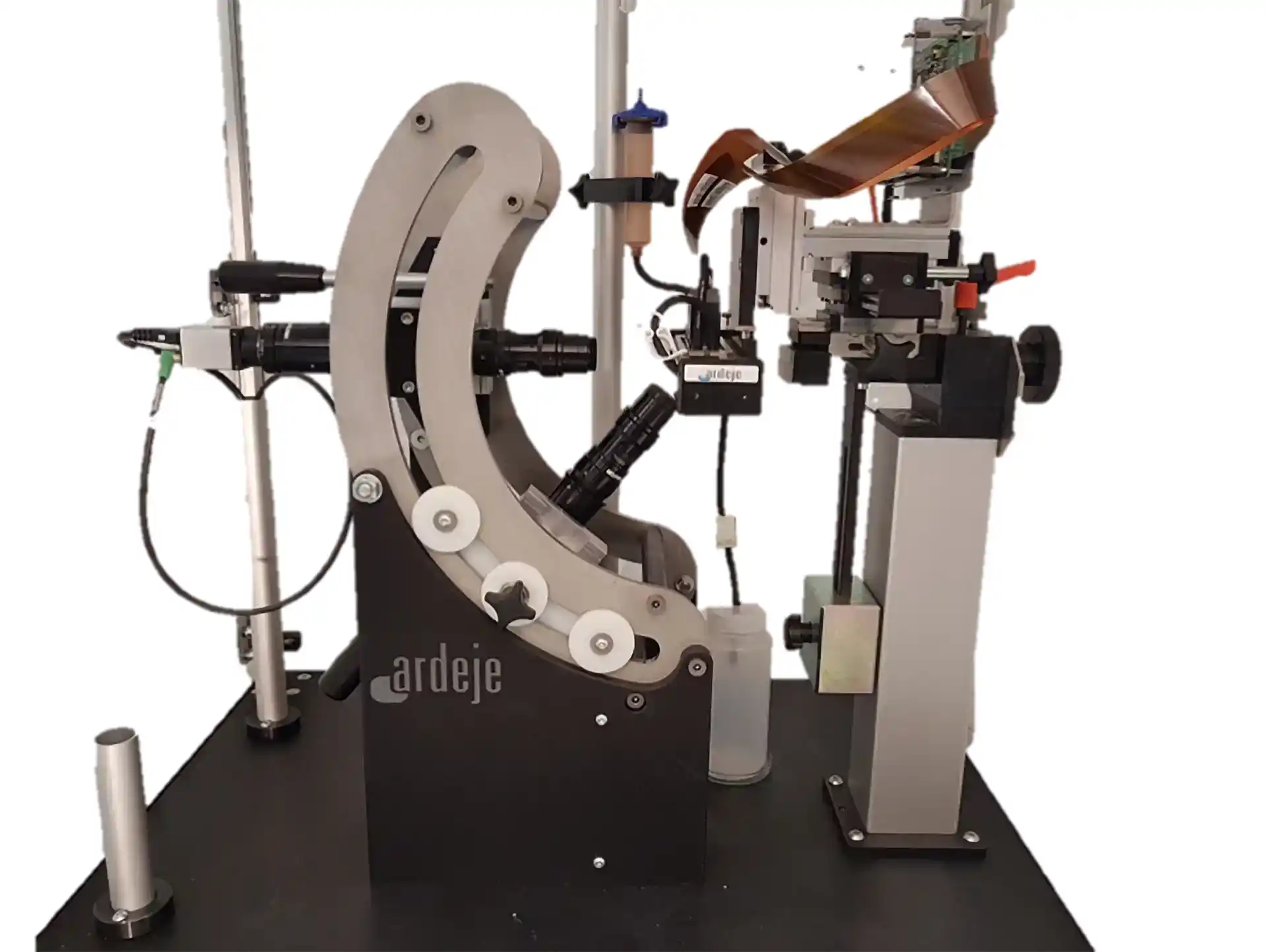

Le Visudrop est un outil de visualisation des gouttes éjectées lors de l’impression.

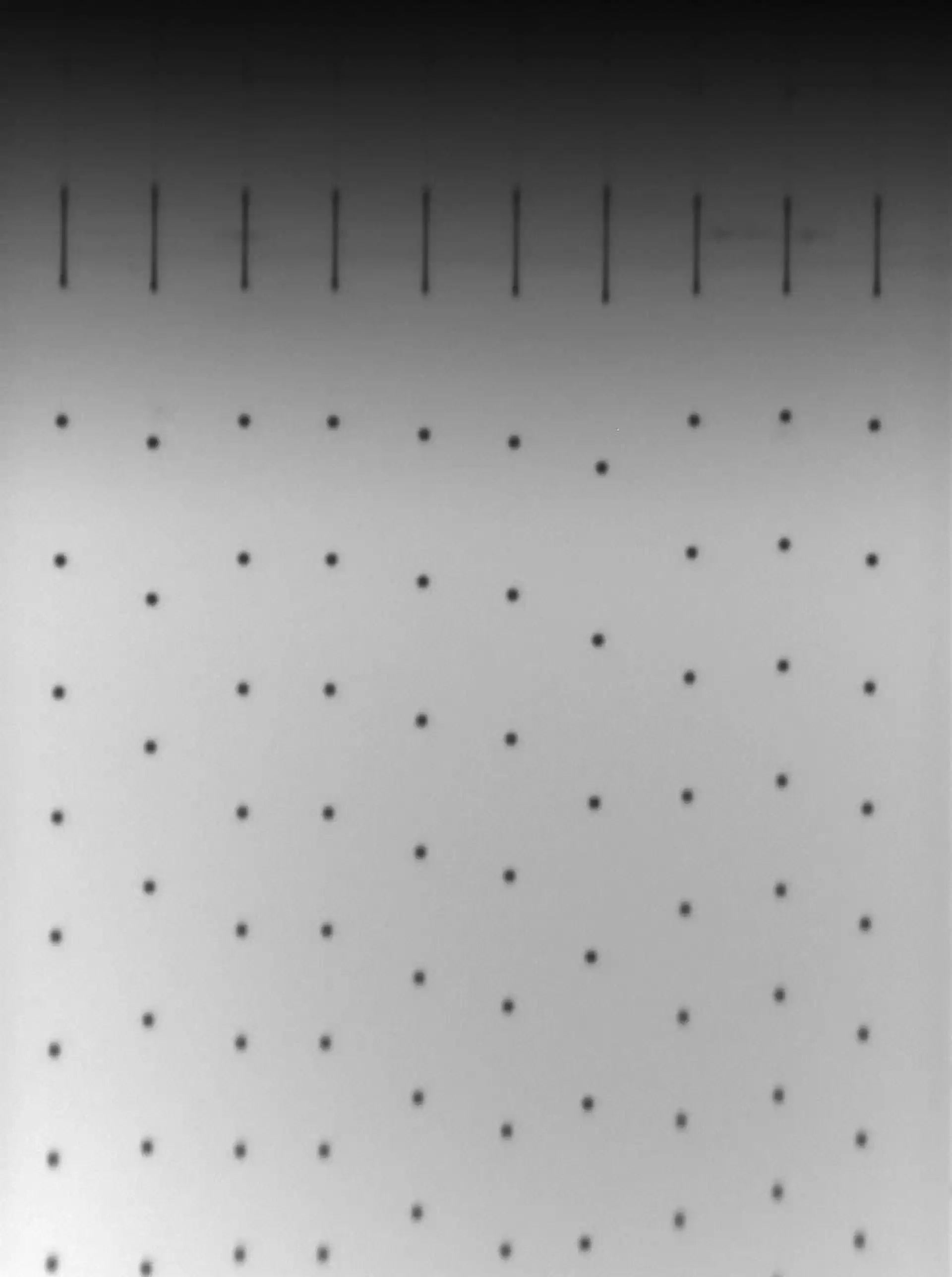

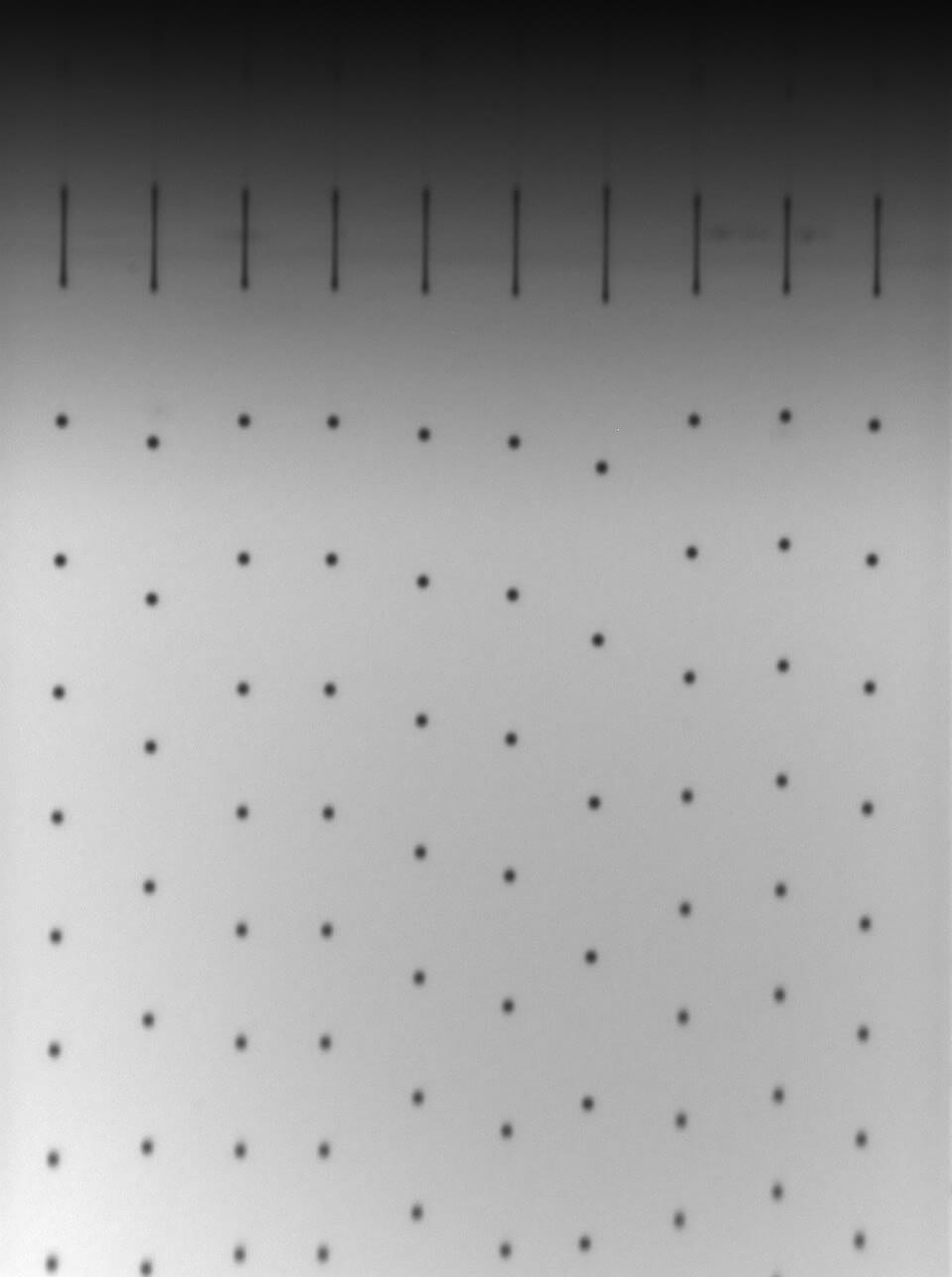

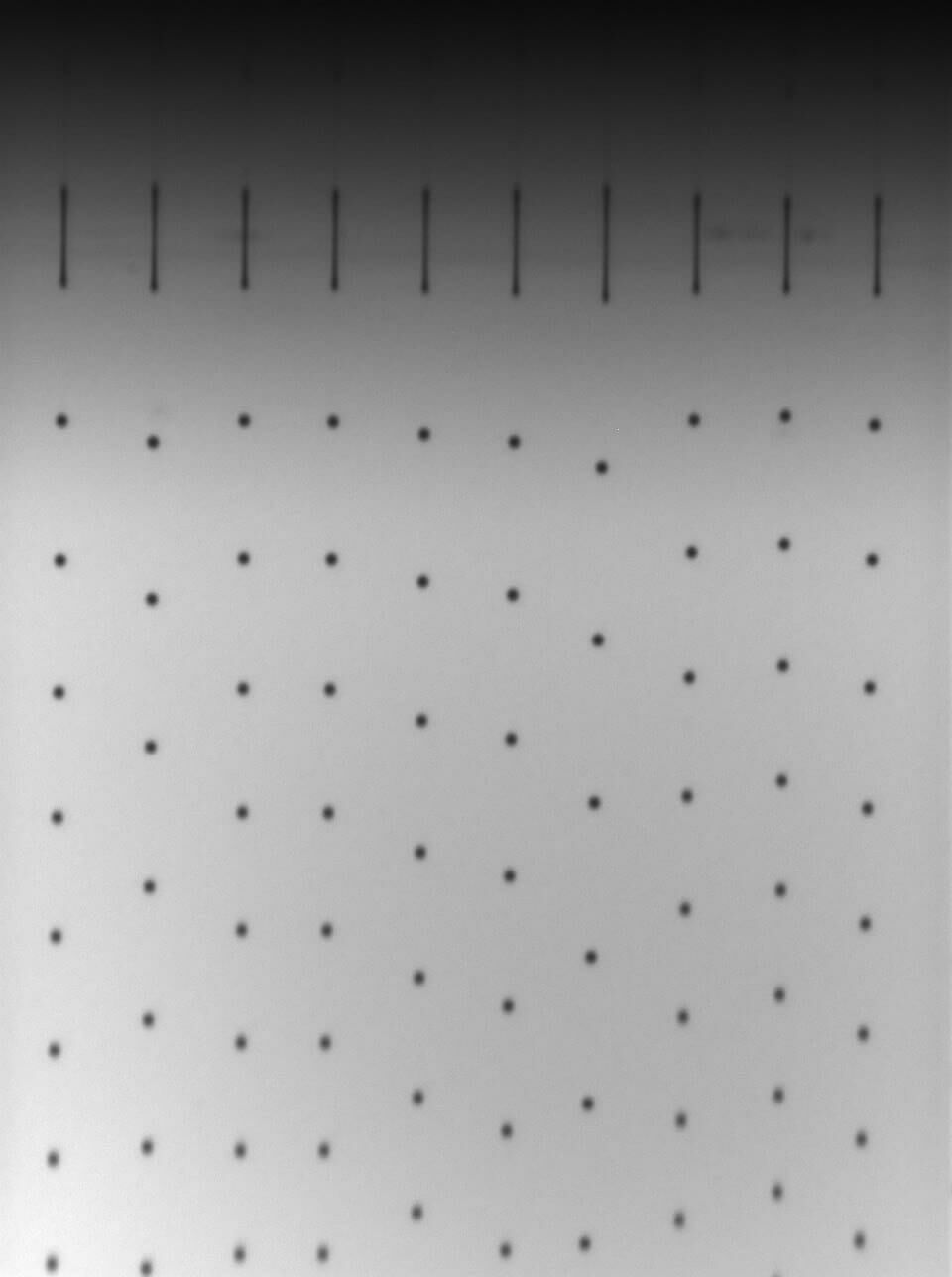

Son fonctionnement consiste à capturer des images de gouttes en vol à l’aide d’une optique surpuissante. Ces images sont ensuite analysées dans le but de mesurer :
- La distance entre les gouttes dans le sens vertical et horizontal
- La rectitude des jets
- Le volume et la célérité des gouttes
- La répétabilité de l’éjection
En jouant sur les paramètres d'éjection comme la température, la forme d’onde ou la fréquence, le Chercheur sera en mesure d’optimiser l’éjection selon ses attentes.

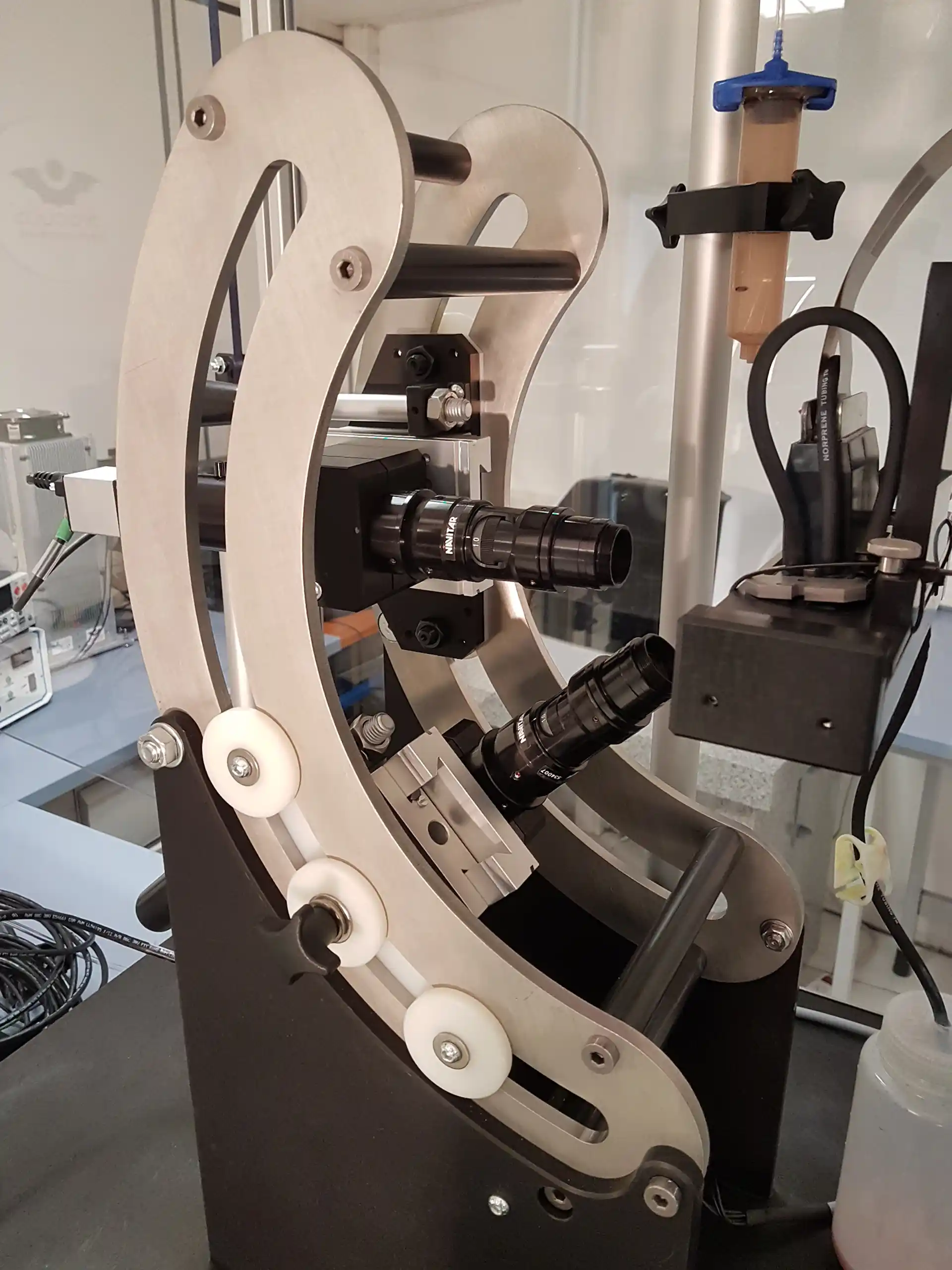

Le Visudrop est un outil unique car il permet de visualiser l'éjection sous plusieurs angles grâce à deux dispositifs :
- Un braquet sur lequel la caméra est fixée : mesure des angles de contact de la goutte avec le substrat, fonction goniomètre.

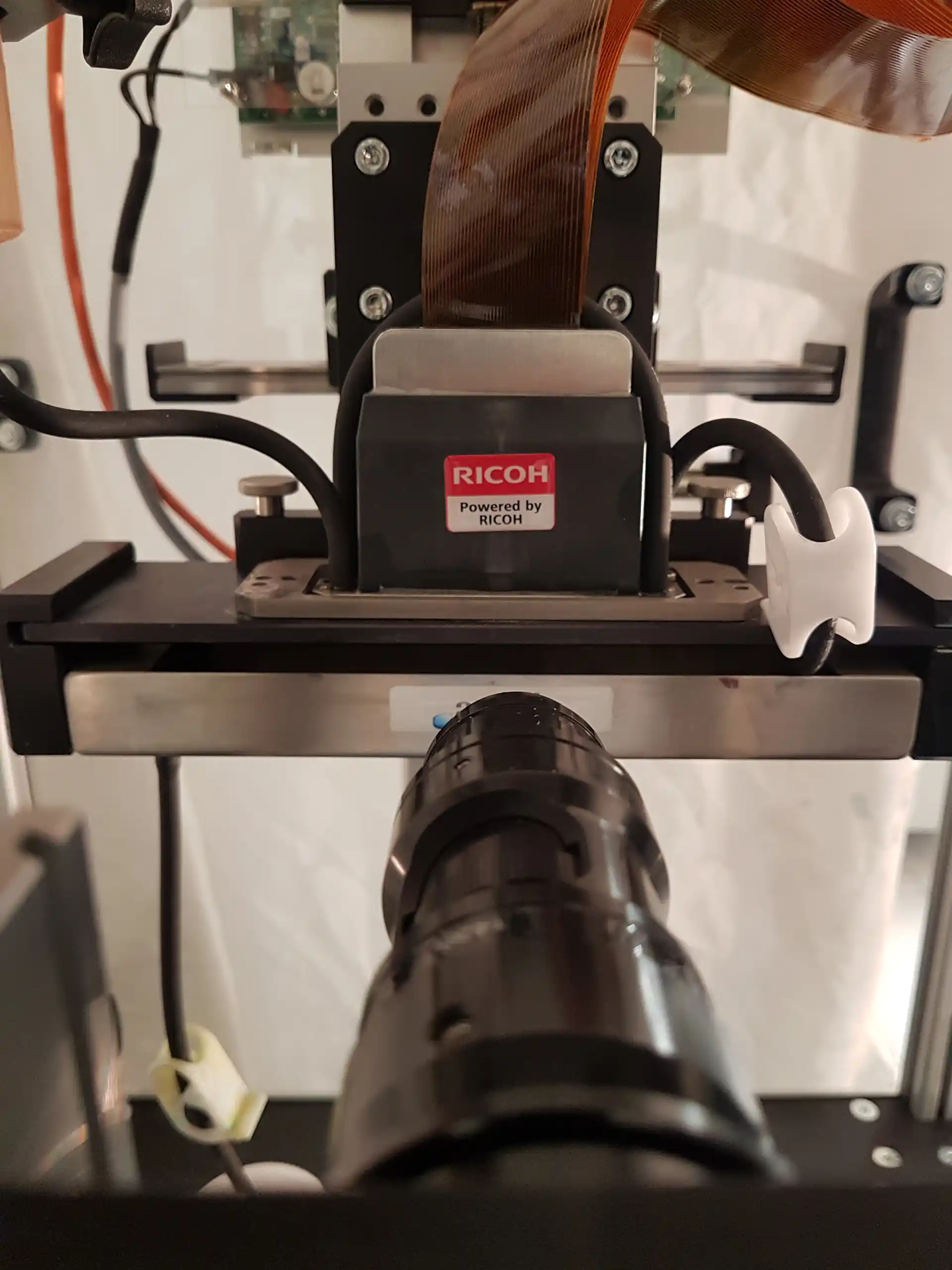

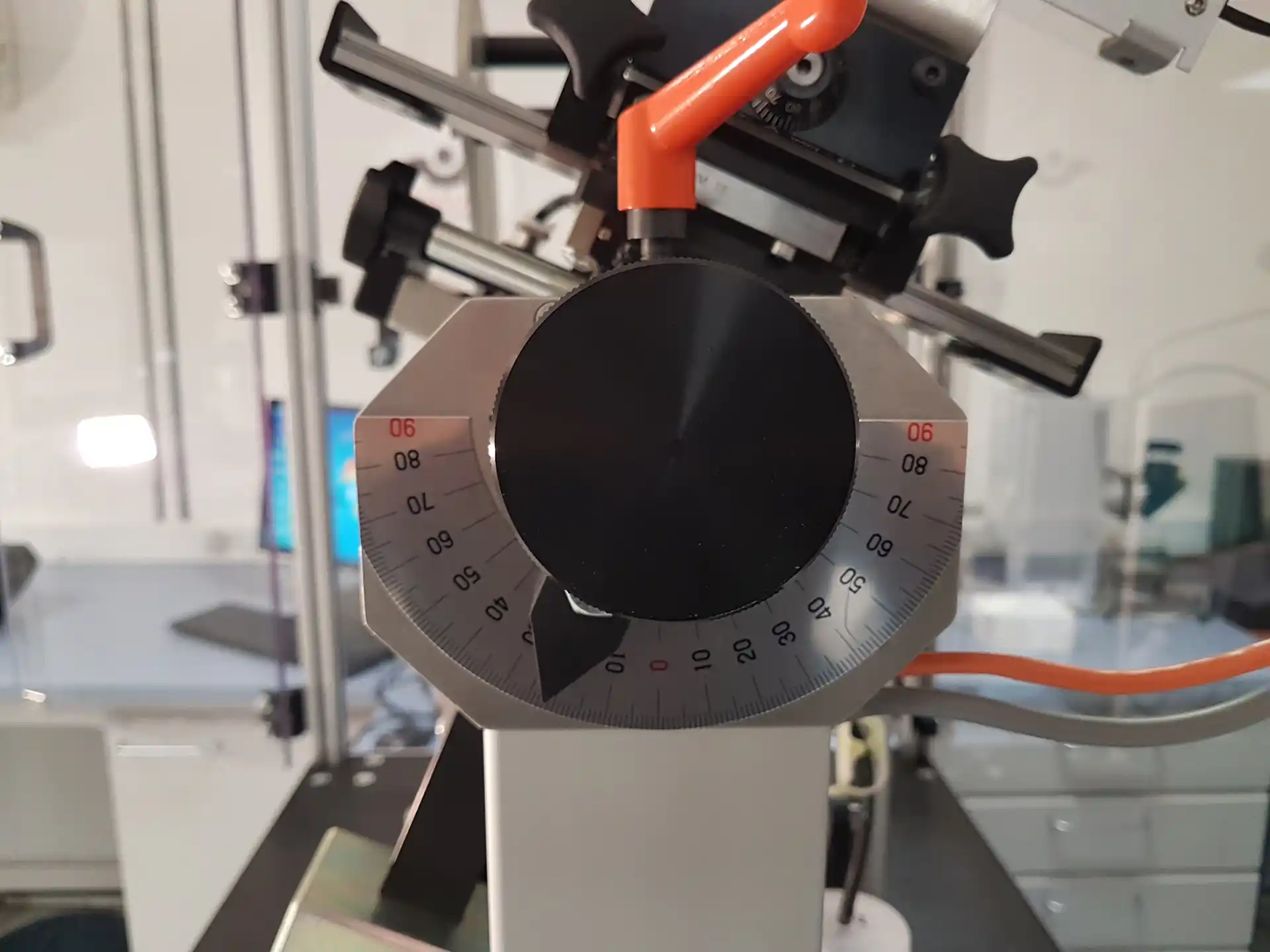

- Un bras de levier sur lequel la tête est fixée : visualisation de la plaque à buse de l'horizontale (0°) comme à la verticale (90°)
| Types de fluides |
Tous types de fluides |
| Nombre de tête d'impression | 1 tête d’impression |

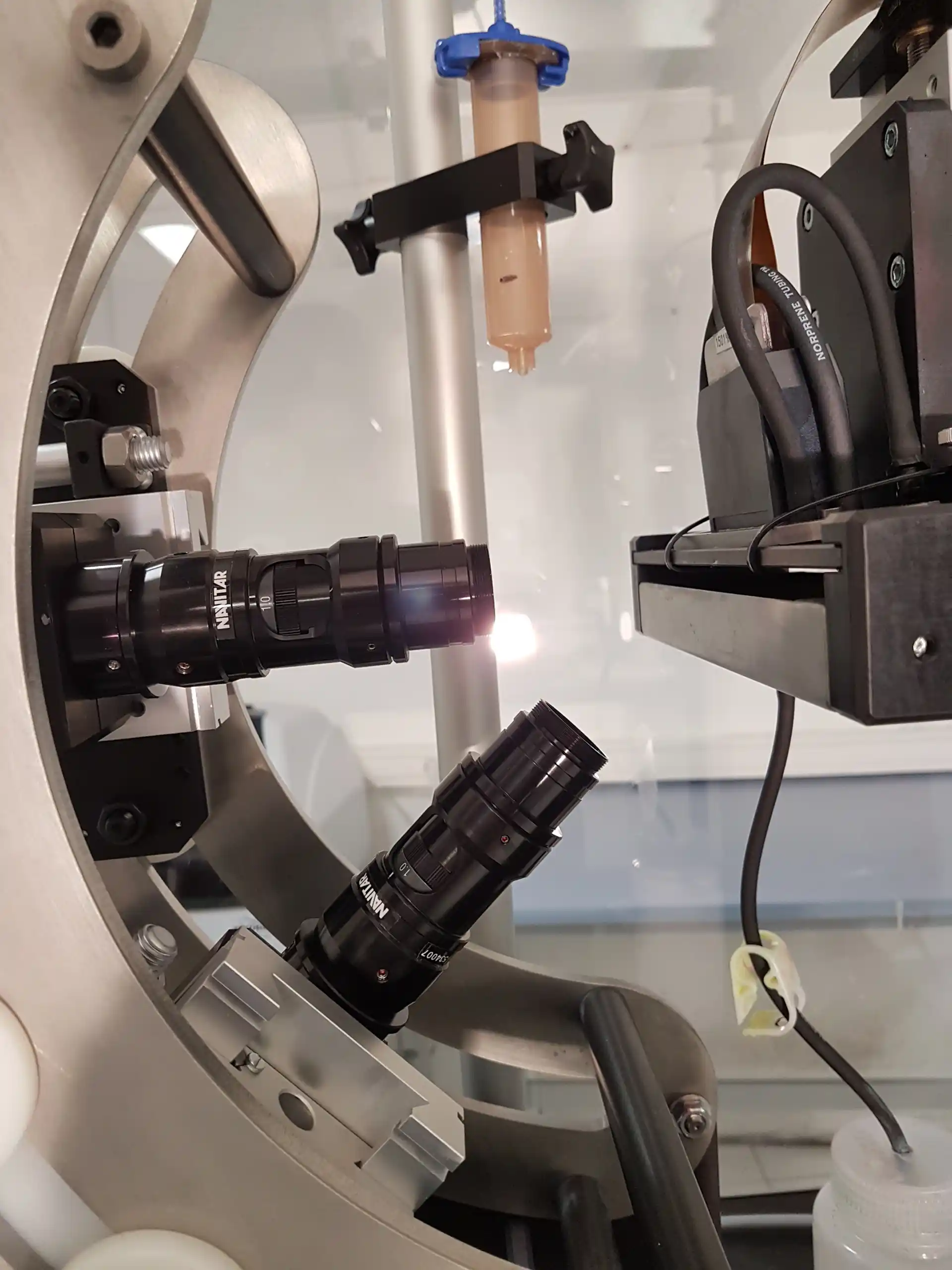

| Nombre de caméras | 2 caméras : une en standard, une en option |
| Données de la caméra | 1288 x 960 pixels, max. 42 fps, taille des pixels 3.75 x 3.75μm, Gigabit Ethernet, outil d’aide à la focalisation |
| Objectifs | 1 - 6 microns par pixel |
| Angles de visualisation | Système permettant la visualisation des angles de 0 à 90°. Capacité à visualiser tous les angles : horizontaux, verticaux et intermédiaires. |
| Analyse des gouttes | Possibilité d’analyser plusieurs gouttes simultanément, offrant un suivi continu et détaillé de chaque goutte. |
| Source lumineuse | LED stroboscopique, intensité variable |
| Collecte de données | Collecte des données au format CSV permettant de les exporter sous Excel. |

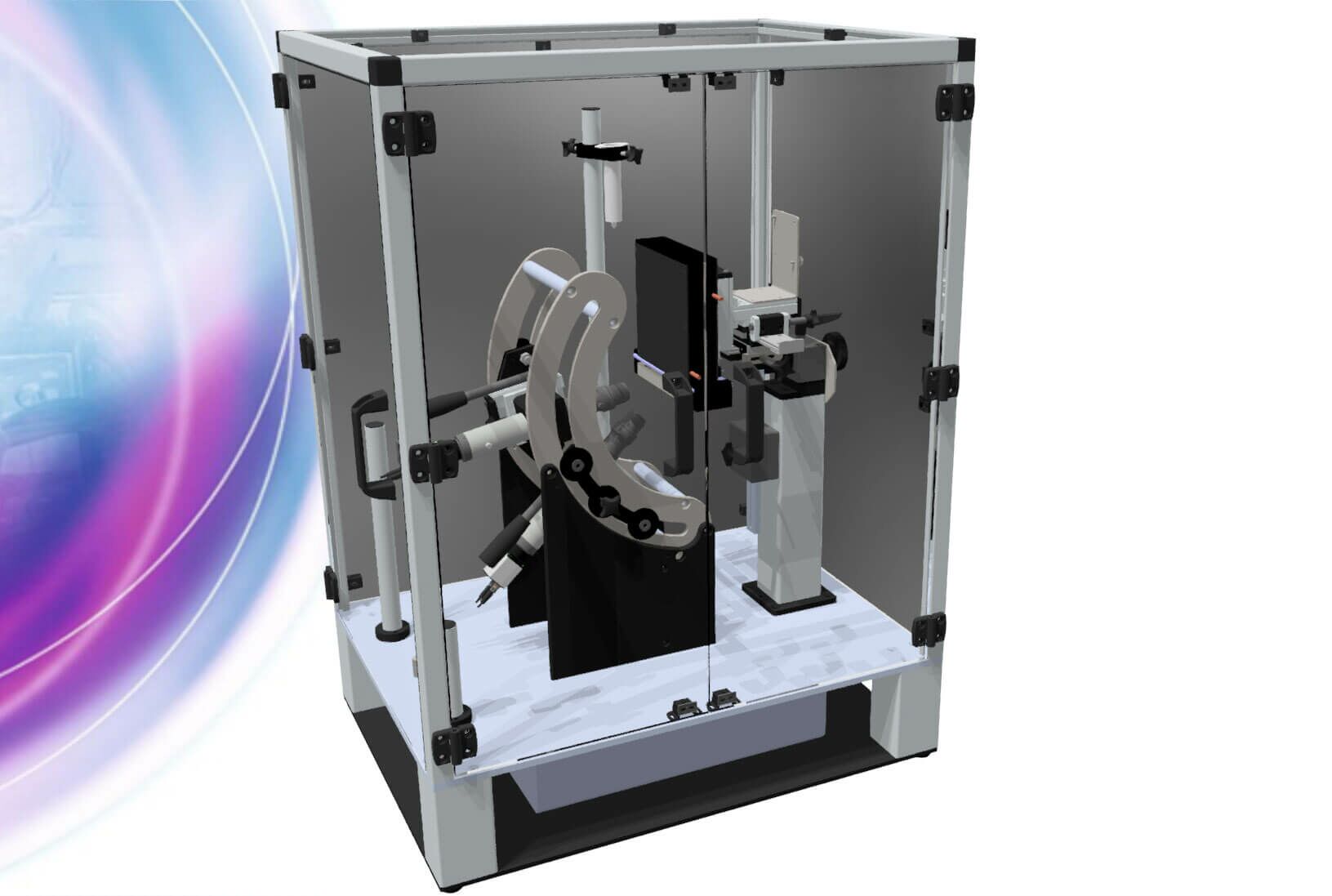

| Enceinte d'étude | Polycarbonate avec 4 portes |
| Format de l'image | TIFF |
| Energie | 220V ; 50-60 Hz |
| Options |
Enceinte d’étude, translation de la tête, deuxième caméra |
